電腦主板開關電源供電方式圖文介紹

來源：番茄系統家園瀏覽：時間：2022-06-11 09:33:28

　　目前生产的计算机主板都采用开关电源供电方式。开关电源供电方式可分为：单相供电、两相供电和多相供电。

　　(1)单相供电

　　CPU羊相供电原理如图1所示。

电脑主板开关电源供电方式图文介绍

　　CPU单相供电原理是：获得主机电源输出的+5V或+12V供电后，由于该电压未达到CPU核心供电要求，CPU识别引脚发出电压识别码(VID)给PWM(PulseWidthModulation，脉宽调制)控制器，PWM控制器通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求。

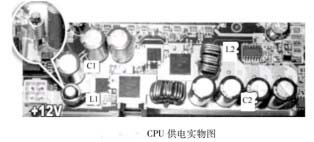

　　从图1可以看出，单相供电耑要两个场效应管，还需要两个电解电容。在电源输人端使用大容量电解电容CI进行退耦;在输出端使用大容量电解电容进行滤波，可以得到比较平滑稳定的电压，使输出电压达到CPU供电电压要求。CPU供电实物图如图2所示。

电脑主板开关电源供电方式图文介绍

　　主机电源供给的12V电乐通过第一级LC电路滤波(由图2中的L1和C1组成)，送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，再经过第二级LC电路滤波(由12和C2组成)得到CPU所需要的工作电压。

　　由于场效应管工作在开关状态，导通吋的内阻和截止时的漏电流都较小，所以自身耗电量很小。

　　(2)两相供电

　　单相供电一般最大能提供25A的电流，而LI前常用的CPU供电电流远大于25A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路多采用两相或多相供电。

　　CPU两相供电电路如图3所示，该电路其实是两个单相电路的并联，因此它可以提供双倍的电流。

电脑主板开关电源供电方式图文介绍

　　(3)三相或多相供电

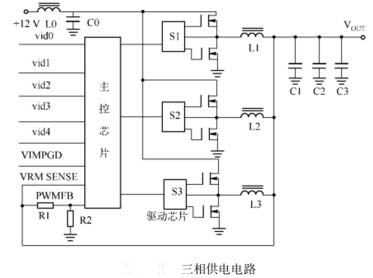

　　三相供电电路如图4所示，电路是由三个单相电路并联而成的，因此理论上可以提供三倍的电流。

电脑主板开关电源供电方式图文介绍
